全自動U型鋼生產線：是集自動上料--液壓自動開卷機放料→鏟頭壓料 +整平--對鋼帶自動整平，提高下一步焊接工序的精度→自動焊接--對 鋼帶切頭切尾，將兩卷鋼帶的頭尾焊接在一起→儲料活套--用于存儲料 卷，保證產線的不停機生產→自動沖孔--通過電氣編程好孔位控制沖孔 機自動沖孔→輥壓成型--齒輪箱傳動，電機驅動設備完成對鋼帶的輥壓 成型→伺服跟蹤剪切--通過編程定好所需型材的長度，自動剪切為成品 →自動下料為一體的全自動生產線，有效提高了生產效率，節省人工勞 動力。
- 設備配置
-
配置一
8T液壓開卷活套成型主機整形伺服跟蹤沖孔伺服跟蹤切出料配置二
8T液壓開卷+上料小車鏟頭壓引5輥矯平板頭剪+自動焊臥式螺旋活套沖床沖連接孔伺服送料地坑儲料成型主機整形伺服跟蹤液壓模切出料配置三
3T被動開卷成型主機整形伺服跟蹤液壓模切出料
- 產品細節
-

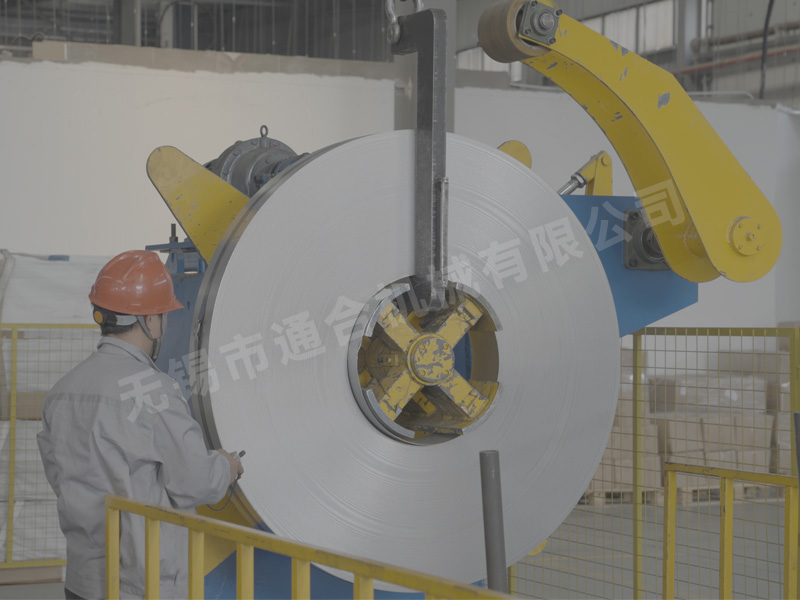

液壓自動開卷機

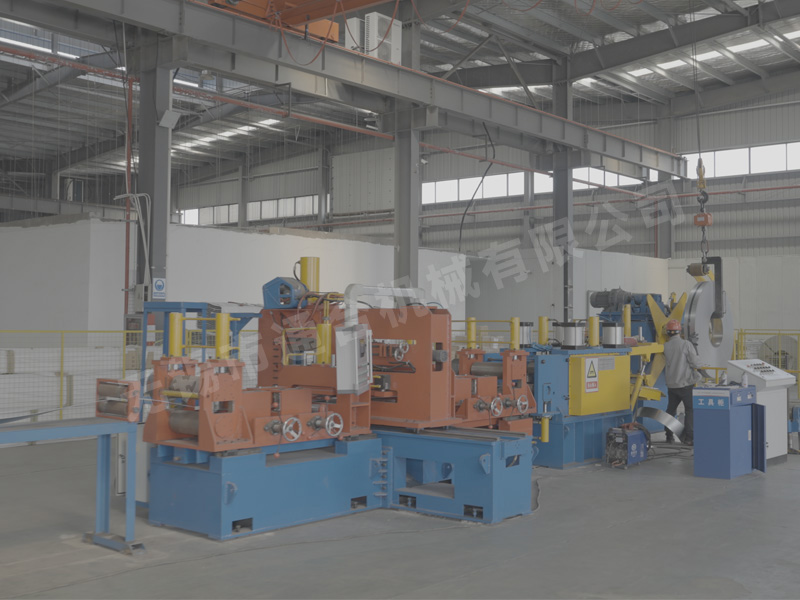

自動剪切對焊機
沖孔

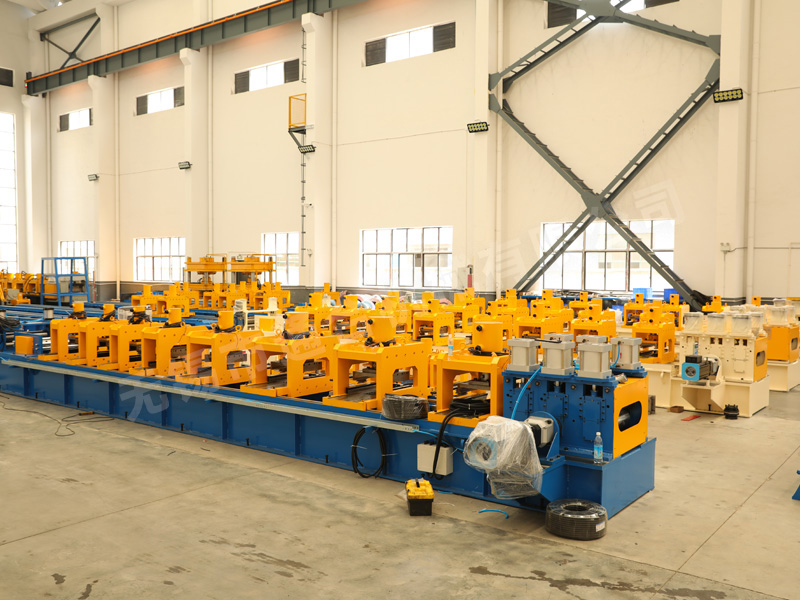

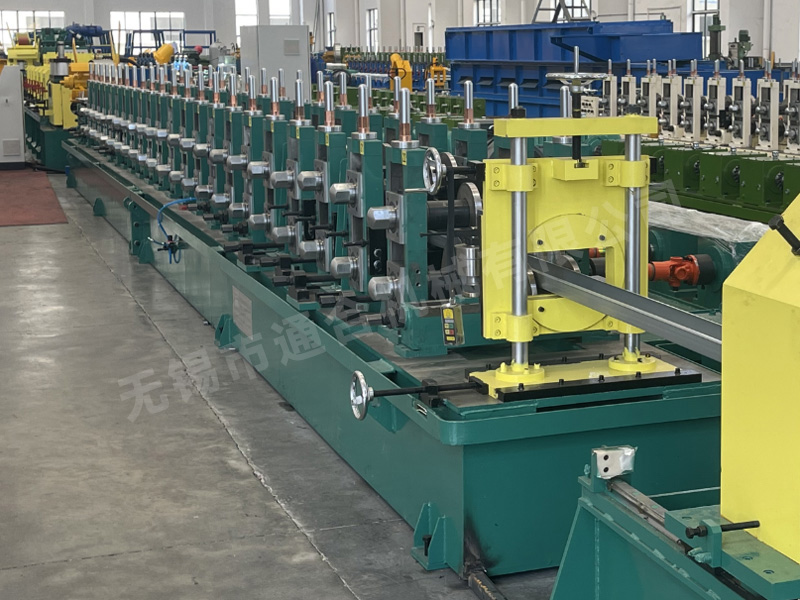

成型主機

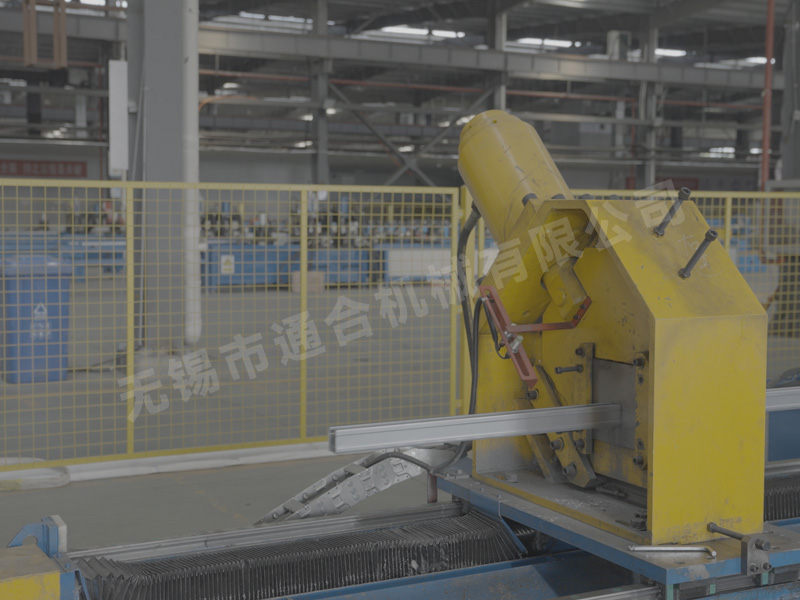

伺服跟蹤切斷

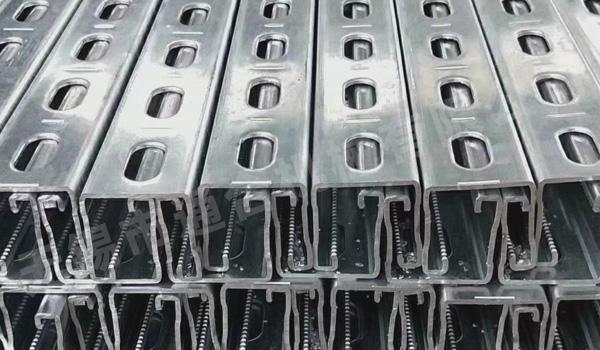

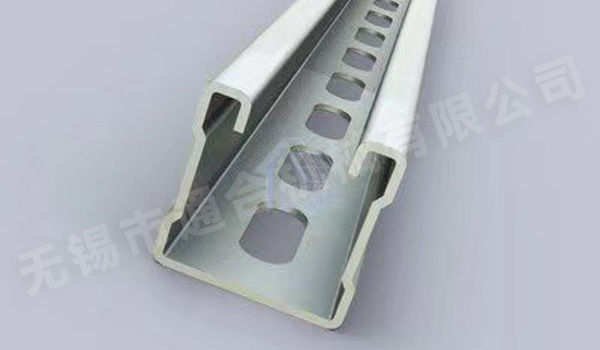

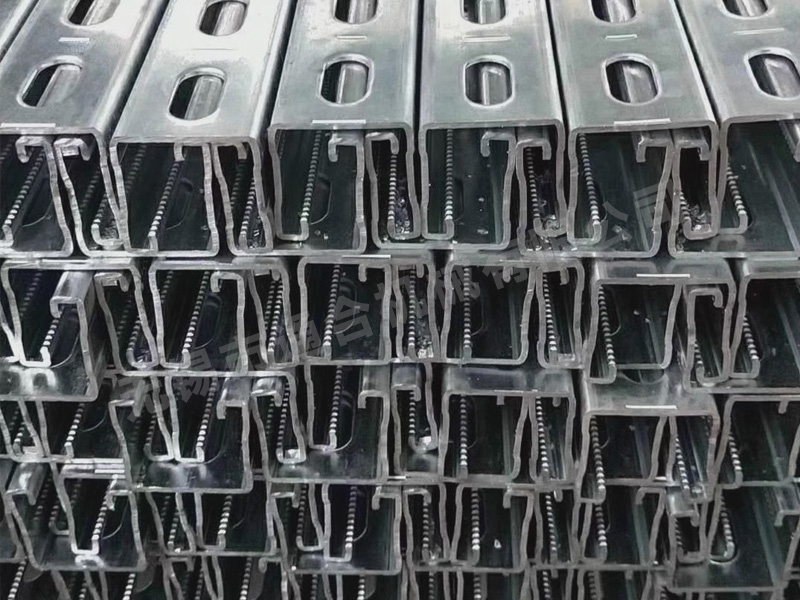

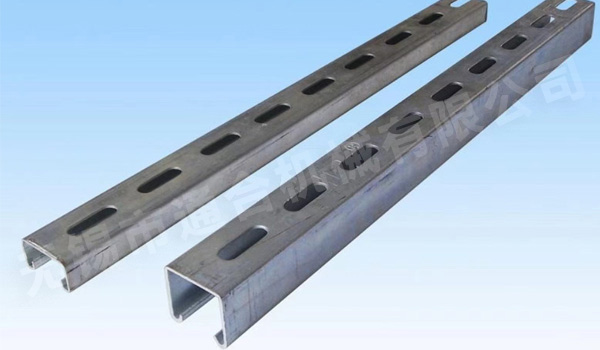

成品
- 技術參數
技術要求
參數
軋制原材料
厚度1.0-3.0mm，成型道數為32道
軋制規格
U41mm-U82mm（根據客戶要求來定）
主機結構為：整體機架，冷彎牌坊式結構
傳動系統為：齒輪箱傳動
主軸直徑
80mm，40Cr調質處理
型鋼通過換哈夫套換規格，成型速度40M/Min
進料帶鋼寬度范圍
100-400mm
軋鋼帶鋼厚度
1.5-3.0mm
軋制帶鋼材質
Q235, Q345
冷軋帶鋼
鋅鎂鋁
生產（沖孔）速度
0-30 m/min
工件直線度誤差
＜±1mm/1500mm
工件角度誤差
＜±1mm/1000mm
工件定長誤差
10m±1mm
- 產品應用

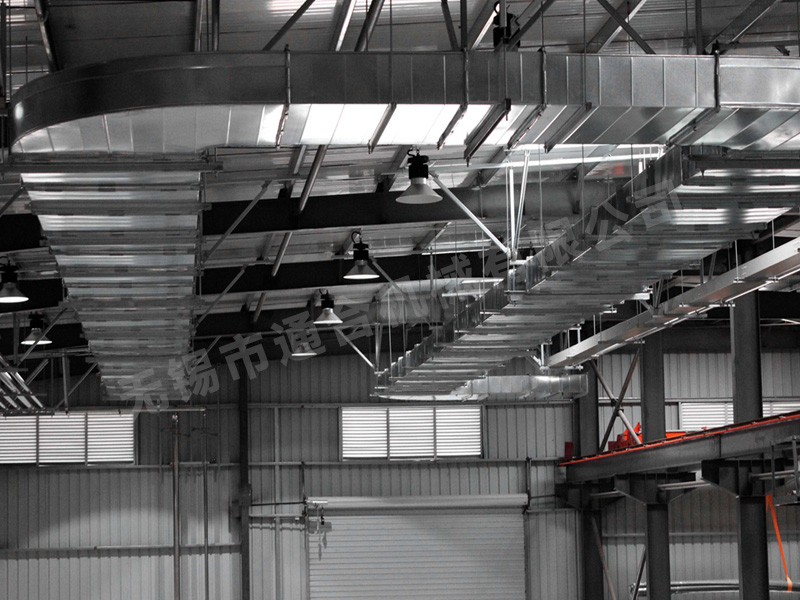

抗震支架系統

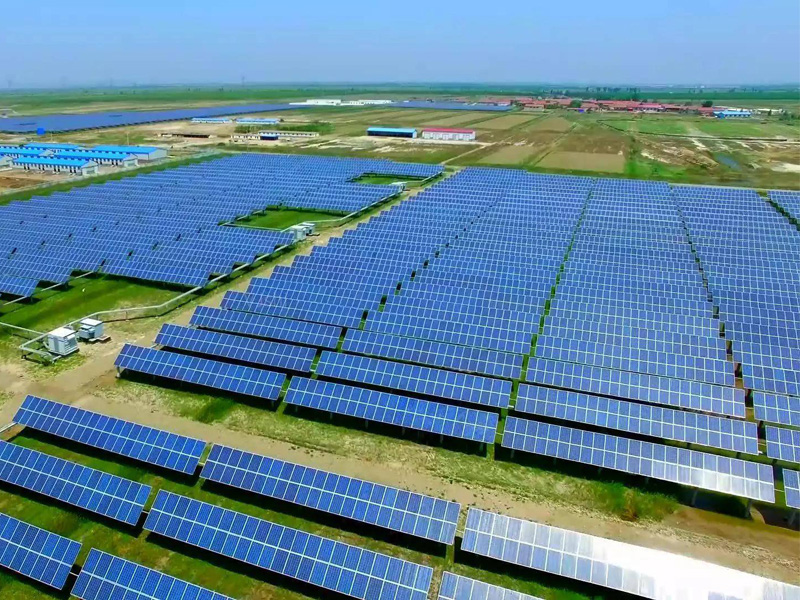

太陽能光伏

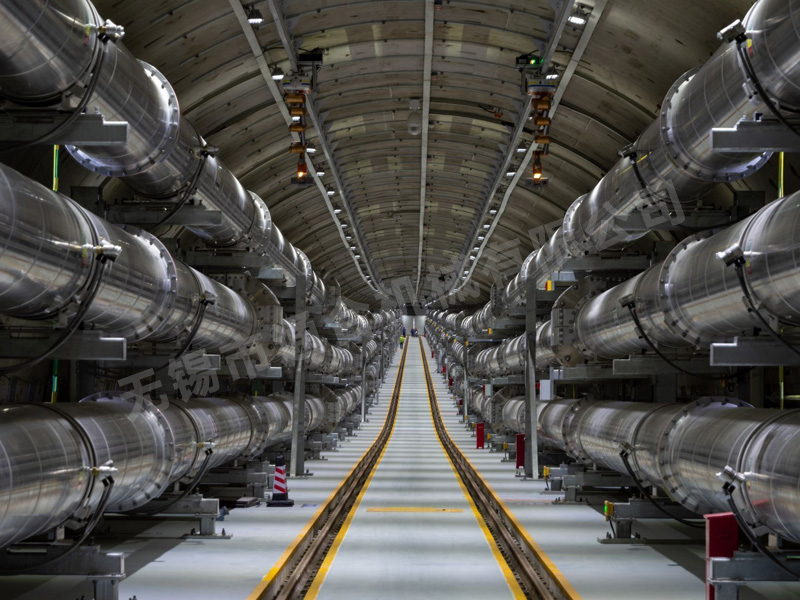

綜合管廊
