1、開卷機:由上料小車自動上料液壓自動放料開卷機,開卷機通過液壓控制漲緊和收縮的內徑。
2、整平機:有過橋液壓伸縮接料平臺及壓頭和開卷輥組成,板材自動開卷順利進入整平夾送機,校平輥經調質、鍍鉻處理后其剛性、表面粗糙度等機械性能大大提高;其由夾送輥及校平輥組成,夾送輥可單獨調整,校平上輥采用整體結構,前后設兩個調整點,可形成一定的傾斜角度,便于提高校平質量。
3、剪切對焊機:由前后液壓夾送輥、導向裝置、移動壓板及液壓剪、焊接裝置等組成。方便切頭、切尾,焊接,操作簡便,自動化程度高,可提高工作效率。
4、活套:主要用于活套內無料時,把帶鋼以一定的速度送入活套內,送入一定的帶鋼后(約兩圈帶鋼左右)松開夾送氣缸,停止夾送電機,活套就可以直接快速地把帶鋼帶入活套盤。
5、沖孔機:機架采用龍門式,每個沖孔機構為獨立式裝在直線導軌上.動力源為油缸下壓式:孔位縱向可移,橫向可調,通過PLC編程伺服電機驅動可以沿縱向任意沖孔

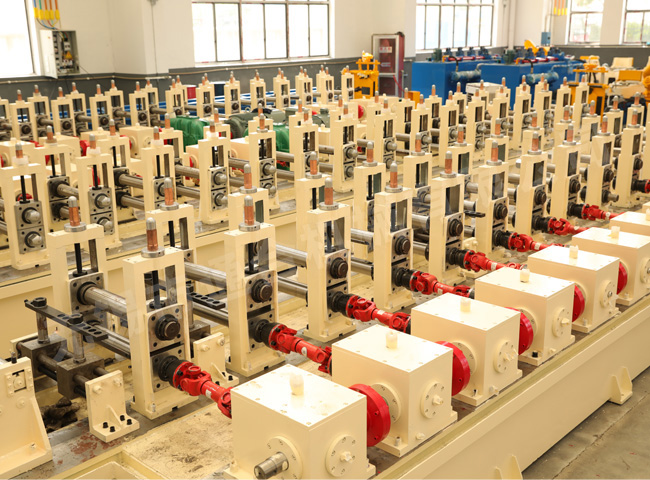

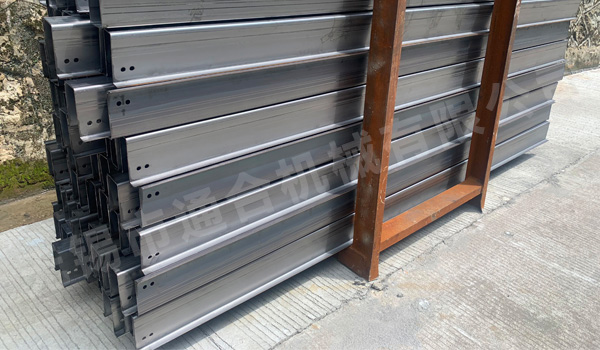

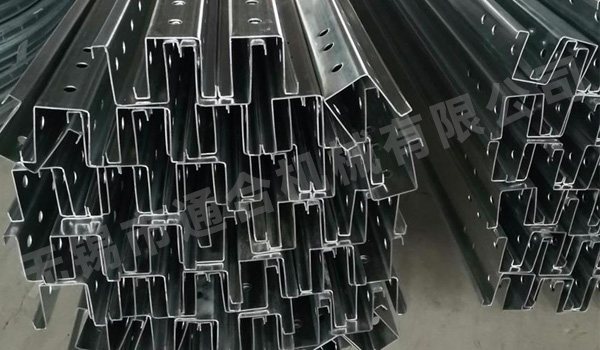

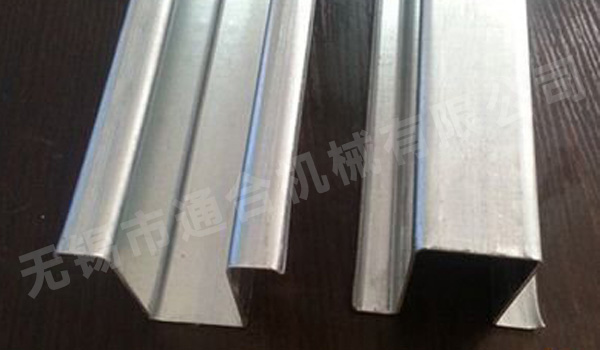

6、成型機:根據要求通過輥壓成型成品
7、伺服跟蹤切斷:切斷為獨立機構,由PLC主電腦機定長,切斷長度可以自行設定。采用液壓切割工藝。切割端面變形小,刀片更換快捷,生產效率高。
- 設備配置
-
8T液壓開卷+液壓放料小車過橋壓料+整平機+壓頭剪切對焊螺旋式儲料系統六工位沖孔機構成型主機土耳其矯正伺服跟蹤液壓飛切智能下料
- 產品細節
-
整線

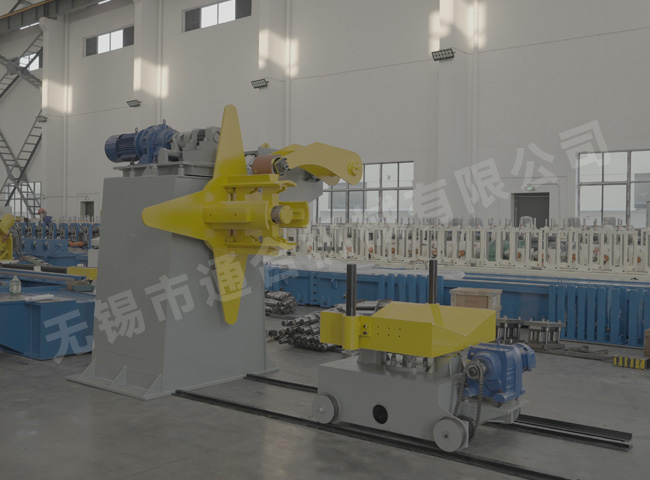

液壓開卷機+上料小車

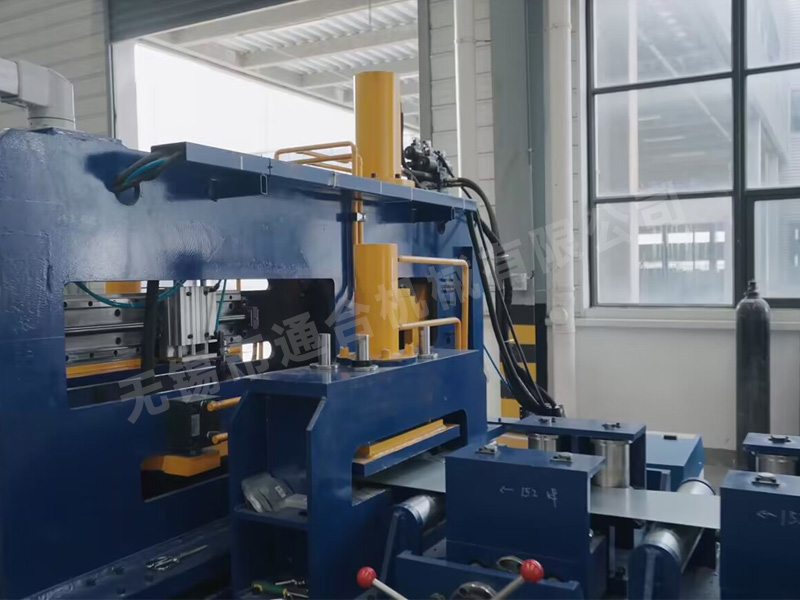

剪切對焊機

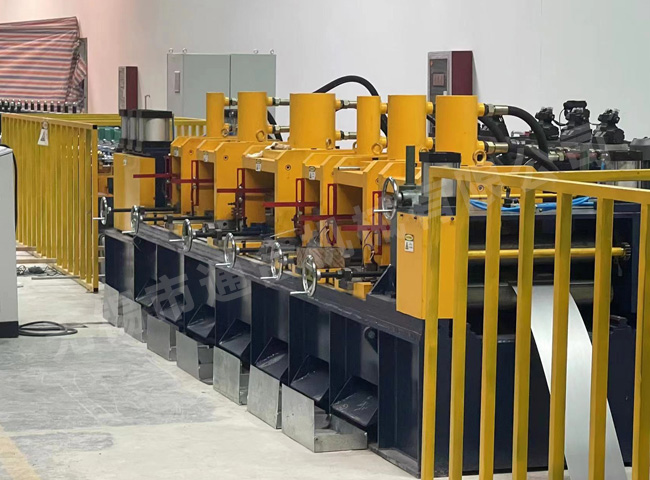

多工位沖孔機
高速高精度輥壓成型機
伺服跟蹤切斷
- 技術參數
技術要求
參數
整線速度
設計強度和動力強勁,材料厚度3.0mm內均可滿足:10至30米/分鐘無極可調,平均速度10米至30米 /分鐘。
軋制帶鋼材質
Q195-Q550冷熱軋帶鋼,鍍鋅板或者鋅鎂鋁
軋制規格
軋制的工件角度誤差≤1.0mm
軋制的工件直線度誤差≤1.0mm軋制帶鋼寬度
≤ 400mm
軋制帶鋼卷內徑
508-610mm
軋制帶鋼卷外徑
1300mm-2000mm
活套儲料長度
500m-800m
沖孔機
電機驅動液壓系統,多組位液壓沖孔
切斷機
≤ 30m/min,切段長度,0.5-10米內連續可調
- 產品應用
建筑
礦山開采
太陽能光伏
溫室大棚
